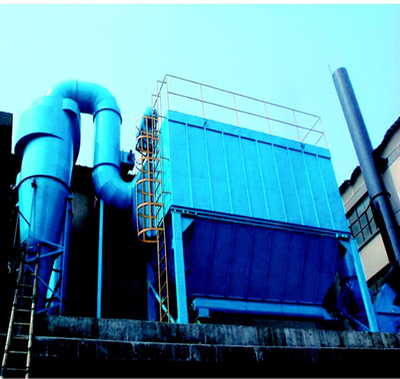

QM氣箱脈沖布袋除塵器

概述：QM型氣箱脈沖布袋除塵器是國內外廣泛采用的收塵設備。它綜合了分室反吹和脈沖噴吹清灰各類袋除塵器的優點、克服了分室反吹強度不夠、脈沖噴吹清灰和過濾同時進行的缺點，可廣泛應用冶金、礦山、建材、機械制造、糧食加工、化工、鍋爐等行業的空氣凈化。

工作原理：氣箱脈沖袋式除塵器本體分隔成若干個箱區，每箱的袋數有32、64、96.、128四種配置，在每箱側邊出口管道上有一個氣缸帶動的提升閥，當清灰控制器發出信號，第一個箱室的提升閥就開始關閉切斷過濾氣流，然后箱室的脈沖閥開啟，以大于0.4Mpa的壓縮空氣噴入凈氣室，清除濾袋上的粉塵；當這個動作完成后，提升閥重新打開，使這個箱室重新進行過濾工作，并逐一按上述程序完成全部清灰動作。氣箱脈沖袋式除塵器是采用分箱清灰的，清灰時，逐箱隔離，輪流進行。各箱室的脈沖和清灰周期由清灰程序控制器按事先設定的程序自動連續進行，從而保證了壓縮空氣清灰的效果。整個箱體設計采用了進口和出口的總管結構，灰斗可延伸到進口總管下，使進入的含塵煙氣直接進入已擴大的灰斗內達到預除塵的效果。所以氣箱脈沖袋式除塵器不僅能處理一般濃度的含塵氣體。而且能處理高濃度含塵氣體。

性能特點；1、采用三狀態離線清灰結構，避免了粉塵的再吸附，降低了運行阻力，可回收高濃度粉塵　2、脈沖閥的使用壽命長。可確保100萬次以上　3、采用先進的漲圈式濾袋緊固結構，即可保證濾袋的可靠密封，又能延長濾袋的使用壽命　4、氣箱脈沖布袋除塵器與常規的脈沖布袋除塵器比較，在過濾面積相同的情況下，所需脈沖閥數量前者僅為后者的1/6-1/20 5、氣箱脈沖布袋除塵器綜合了大氣分室反吹袋式除塵器和脈沖噴吹布袋除塵器的優點　6、氣箱脈沖布袋除塵器的電器控制系統采用高可靠性的PLC控制，具有定時、壓差和手動控制功能。

QM氣箱脈沖布袋除塵器的主要性能參數

總過濾面積：90——4500（m2）   處理風量： 6500——314000（m3/h）

出口排放濃度：≤ 50（mg/Nm3）   設備漏風率：≤3﹪

可按工況要求設計非標的除塵器
